알루미늄방열기  AR-600  ( AR-450)



높이 ≫

450mm

600mm





메 인 구 경

15¢양하 또는 상하

메인 ≫

15¢   20¢

15¢  20   25¢

20¢양하 또는 상하

색상 ≫

아이보리 , 골드

아이보리 ,골드

25¢상하

생산주수≫

4주∼30주

5주∼30주

20¢상 /15¢하  (스팀전용)

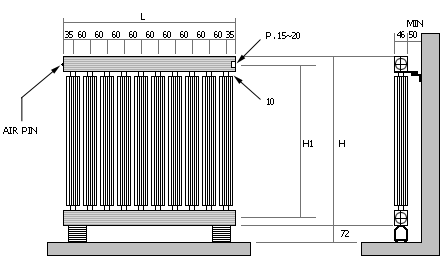

>>넓이 산출방법      ≫주수(날개쪽수)×60+10      예) 5주일 경우:5×60+10= 310 mm

   구          분

AR - 600

  AR  -450

높이 H (mm)

600

450

넓이 W(mm)

60

60

폭 D(mm)

46

46

표준방열면적(㎡/주)

0.27

0.20

정격방열능력

(WATT/주)

온수

62

51

증기

146

123

함수량  (ℓ/주)

0.30

0.27

무게      (kg/주)

0.45

0.40

내압시험(kg f/㎠)

12

색상

골드 및 아이보리(분체정전도장)

제질

A6063(KSD6759)

조립후 길이(L)        =       60×주수+10

radial_red.gif입구온도 :90℃

radial_red.gif출구온도:70℃

radial_red.gif실내온도:20℃일때

blue02_next.gif증기용(102℃)

    상당표면적×650kcal/㎡hr

blue02_next.gif온수용(80℃)

    상당표면적×450kcal/㎡hr

blue02_next.gif증기용(600mm)

   필요열량kcal/㎡hr÷650÷0.3

blue02_next.gif온수용(600mm)

   필요열량kcal/㎡hr÷450÷0.3

blue02_next.gif증기용(450mm)

   필요열량kcal/㎡hr÷650÷0.24

blue02_next.gif온수용(450mm)

   필요열량kcal/㎡hr÷450÷0.24



주수

radial_red.gif증기용 압력은 1kgf/㎠이하

radial_red.gif알루미늄에 적합하지 않은지하수 및 화공약품(특히 알카리성).부동액 지하수.

청관제 사용을 금함

모델명/높이 450mm.600mm

구경(메인)
