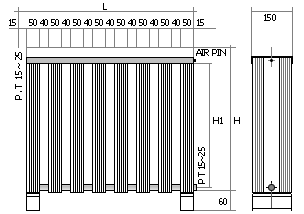

알루미늄  CR-600  ( CR-450)

   구          분

CR  600

  CR  450

높  이      H  (mm)

600

450

넓  이     W  (mm)

50

50

폭           D  (mm)

150

150

표준방열면적     (㎡/주)

0.71

0.6

정격방열능력

(w /주)

온수

181

132

증기

272

239

함수량  (ℓ/주)

2.6

1.9

내압시험㎏/㎠

12 (㉿ KSD 6772)

색        상

골드 및 아이보리(분체정전도장)

제        질

A6063(KSD6752)

조립후 길이(L)

90×주수

평당  사용 주수

1.5∼2주

입구온도 : 90℃

출구온도 : 70℃

실내온도 : 20℃일떄



▶ 증기용 (102℃)





상당표면적 × 650 kcal / ㎡hr



▶ 온수용 (80℃)





상당표면적 × 450 kcal / ㎡hr



▶ 증기용 (600mm)



▷필요열량 kcal / ㎡hr÷650÷0.71

▶ 온수용 (600mm)



▷필요열량 kcal / ㎡hr÷450÷0.71

▶ 증기용 (450mm)



▷필요열량 kcal / ㎡hr÷650÷0.6

▶ 온수용 (450mm)



▷필요열량 kcal / ㎡hr÷450÷0.6



주수

radial_red.gif증기용 압력은 1kgf/㎠이하

radial_red.gif알루미늄에 적합하지 않은지하수 및 화공약품(특히 알카리성).부동액 지하수.청관제 사용을 금함

radial_red.gif 직화식 동열교환기 및 스텐레스판형 열교환기는 전기화학적 부식 가능성 때문에 함께 사용을 금합니다

모델명/높이 450.600

구경(메인)
