동관삽입형 DCOR-600 ( DCOR-450 )

|
구 분
|
D.COR 600
|
D.COR 450
|
|
높 이 H (mm)
|
600
|
450
|
|
H1(구간거리)mm |
560 |
410 |
|
(온수)정격방열능력 W
(△T=60℃)/주
|
82
|
64
|
|
폭 D (mm)
|
90
|
90
|
|
상당방열면적(EDR)㎡/주
|
0.19
|
0.17
|
|
(증기)정격방열능력
W(△T82℃)/주
|
150
|
132
|
|
정격통수량ℓ/min.주 |
응축수량 kg/h.주 |
0.054 |
0.23 |
0.046 |
0.20 |
|
함수량 ℓ/주 |
무게 kg/주 |
0.12 |
0.85 |
0.10 |
0.69 |
|
최고사용 압력 Mpa(온수)
|
1(10.2㎏f/㎠)
|
|
최고사용 온도 ℃(온수) |
100
|
|
최고사용 압력 kPa(증기) |
98(1 ㎏f/㎠)
|
|
> 방열관 : 알루미늄 및 알루미늄 합금 압출형재 방열관 속에 동관을 넣어
확관함 |
|
> 겨울철 : 온도 급강하시 동파방지를 위하여 보일러를 가동하거나 난방수를
퇴수하여야 합니다. |
|

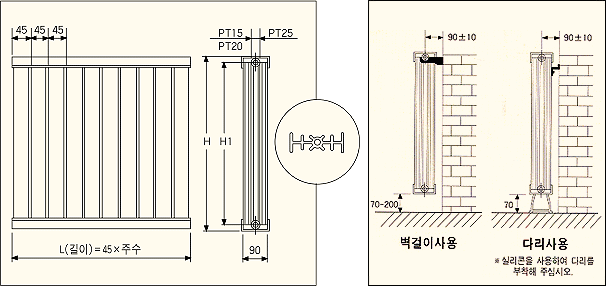

| 주당 길이 45mm 조립후길이 주수*45 (예 10주= 10*45=450mm) |
|
|
동관삽입형
